Tanıtım
Bu orijinal çeki sisteminde çekme tertibatını takmak veya çıkarmak için alet kullanmaya gerek yoktur.

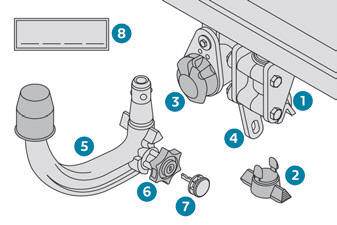

- Taşıyıcı
- Koruyucu tapa
- Bağlantı soketi
- Güvenlik halkası
- Çıkartılabilir topuz
- Kilitleme / kilit açma çarkı
- Anahtar kilidi
- Temel referansların not edileceği etiket

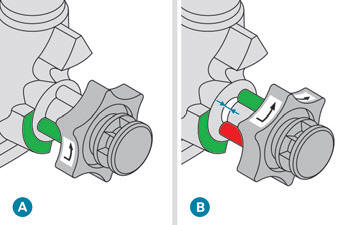

- Kilitli konumda (yeşil işaretler birbirinin karşısındadır); çark topuza temas eder (boşluk yoktur).
- Kilidi açık konumda (kırmızı işaret yeşil işaretin karşısında); çark topuza temas etmez (yaklaşık 5 mm'lik boşluk).
Birlikte verilen etiketi taşıyıcıya yakın veya bagaj içinde net görünür bir konuma yapıştırın.
LED lambalara sahip römorklar bu aygıtın kablo demeti ile uyumlu değildir.
Bir Çeki sistemi ile sürüş sırasında tam güvenlik sağlamak için ilgili bölüme bakınız.
Kullanmadan evvel
Aşağıdaki noktaları kontrol ederek topuzun düzgün takıldığını doğrulayınız:
- Çark üzerindeki yeşil işaret, topuz üzerindeki yeşil işaret ile aynı hizadadır.
- Çark topuza temas ediyor (A konumu).
- Emniyet kilidi kapalı ve anahtar çıkartılmış; çark artık çalıştırılamıyor.
- Topuz artık desteğinde hiç hareket etmemelidir; elinizle topuzu sallamaya çalışarak test ediniz.
Topuz kilitli değilse römork çıkabilir - kaza riski!
Kullanım esnasında
Römork veya yük taşıma aparatı topuza takılı olduğu sürece tertibatın kilidini açmayınız.
Aracın hareket halindeki izin verilen azami ağırlığını - Brüt Çekme Ağırlığını asla aşmayınız.
Her zaman çekme cihazında izin verilen maksimum yüke uyun: Aşılırsa bu cihaz araçtan çıkabilir - kaza riski! Sürüşten önce, farların yükseklik ayarını ve römorktaki lambaların düzgün çalıştığını kontrol edin.
Farların yükseklik ayarı hakkında daha fazla bilgi için ilgili başlığa bakınız.
Kullandıktan sonra
Bir römork veya yük taşıyıcı olmadan seyahat ederken, plakanın ve/veya ışığının net bir şekilde görülmesi için topuzu çıkarın ve koruyucu tapayı taşıyıcıya takın.
Bakım
Düzgün işleyiş, yalnızca topuz ve desteği temiz kalırlarsa mümkündür.
Araç yüksek basınçlı su ile yıkanmadan evvel, topuz çıkartılmış ve koruyucu kapak desteğe sokulmuş olmalıdır.
Çekme tertibatı üzerindeki çalışma
Bir PEUGEOT Yetkili Satıcısı veya Yetkili Servisi ile iletişime geçiniz.
Topuzun montajı

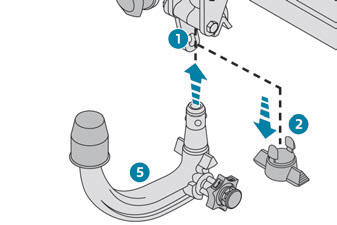

- Arka tamponun altında, koruma tapasını 2 taşıyıcıdan 1 çıkarınız.
- Topuzun ucunu 5 taşıyıcının 1 içine takınız ve yukarı doğru itiniz; yerine otomatik kilitlenecektir.

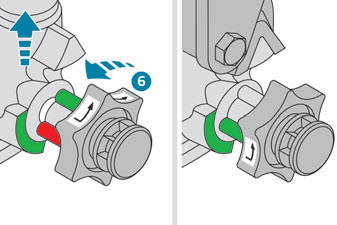

- Çark 6 saat yönünün tersine çeyrek tur döner; ellerinizi çektiğinizden emin olunuz!

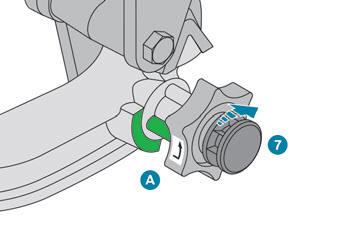

- Mekanizmanın yerine doğru şekilde kilitlendiğinden emin olunuz (konum A).

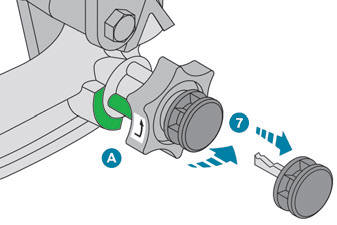

- Anahtarı kullanarak kilidi 7 kapatınız.
- Anahtarı çıkartınız. Anahtar, kilit açıkken çıkarılamaz.
- Kepi kilidin üzerine takınız.
- Koruyucu kapağı topuzdan çıkarınız.
- Römorku, topuza bağlayınız.

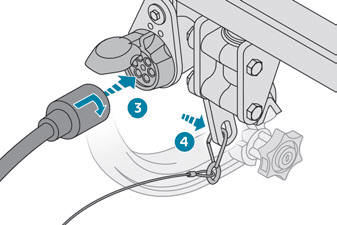

- Römork üzerindeki halatı destek üzerindeki güvenlik halkasına 4 bağlayınız.
- Römork tapasını takınız ve taşıyıcının bağlantı soketine 3 bağlamak için çeyrek tur döndürünüz.
Topuzun sökülmesi
- Römork tapasını tutunuz, çeyrek tur çeviriniz ve taşıyıcı üzerindeki bağlantı soketinden 3 ayırmak için çekiniz.
- Römork güvenlik kablosunu desteğin güvenlik halkasından 4 ayırınız.
- Römorku topuzdan çıkartınız.
- Topuz üzerindeki koruyucu kapağı çıkarınız.
- Kapağı kilitten çıkarınız ve anahtarın başına bastırarak takınız.
- Anahtarı kilide 7 takınız.
- Anahtarı kullanarak kilidi açınız.

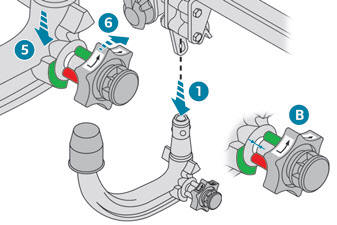

- Topuzu 5 sıkıca bir elinizle tutunuz; diğer elinizi kullanarak çarkı 6 çekiniz ve durana kadar saat yönünde çeviriniz; çarkı serbest bırakmayınız.
- Topuzu, taşıyıcısının 1 alt kısmından çıkarınız.
- Çarkı serbest bırakınız; otomatik olarak kilidi açık konumda kilitlenir (konum B).

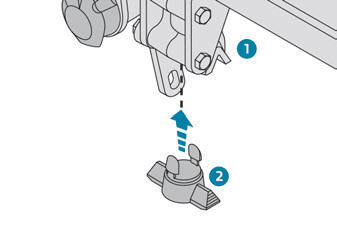

- Koruyucu tapayı 2 taşıyıcıya 1 yerleştiriniz.
- Topuzu korumak için bir yere çarpmadan ve kirletmeden çantasına yerleştiriniz.
